ペリメータヒーター(低価格の普及タイプ)OPP

ペリメータヒーター(低価格の普及タイプ)OPP

構造、外形寸法及び図

ペリメータヒーター(低価格の普及タイプ)OPP 構造図

仕様

型式 定格 最大発熱量 外形寸法 外形寸法 重量
(kcal/h) L (mm) C (mm) (kg)
OPP050P 1Φ 200V 500W 430 855 753 6.5
OPP075P 1Φ 200V 750W 645 1219 1117 7.5
OPP100P 1Φ 200V 1000W 860 1525 1423 9.5
OPP125P 1Φ 200V 1250W 1075 1830 1728 12.5
OPP150P 1Φ 200V 1500W 1290 2204 2102 14.5
OPP175P 1Φ 200V 1750W 1505 2542 2442 18
OPP200P 1Φ 200V 2000W 1720 2879 2777 19
材質 ケーシング SPC
標準塗装色 マンセル 1.88PB 8.81/0.54
使用条件 温度0〜40℃、湿度90%以下
付属品 過熱防止器サーモスタット(自動復帰型)84℃
電源コード0.5m付

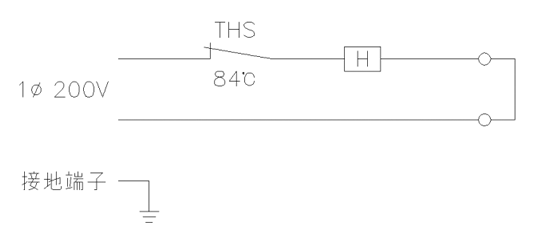

結線図

OPP050P〜200P

OPP050P〜200P 結線図


結線図

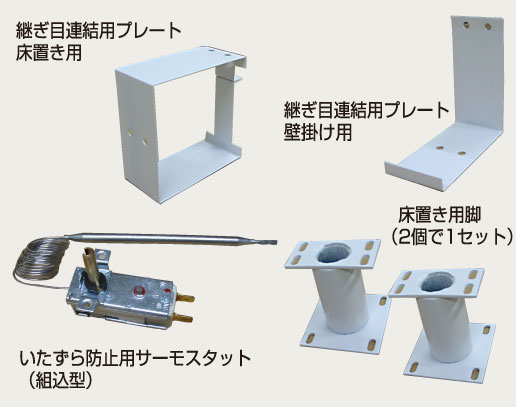

ペリメータヒーター(低価格の普及タイプ)OPP 用 オプション
