壁掛式電気暖房機 パネルヒーター(縦型)DPS-A

壁掛式電気暖房機 パネルヒーター(縦型)DPS-A

構造、外形寸法及び図

仕様

型式 定格 最大発熱量 適用面積 H寸法 A寸法 重量
(kJ/h) (m²)※ (mm) (mm) (kg)
DPS-A50E 1Φ100V0.5kW 1800 2.5 500 350 5.2
DPS-A75E 1Φ100V0.75kW 2700 3.7 500 350 5.3
DPS-A100E 1Φ100V1.0kW 3600 5 650 500 6.6
DPS-A125E 1Φ100V1.25kW 4500 6.3 800 650 7.7
DPS-A50P 1Φ200V0.5kW 1800 2.5 500 350 5.2
DPS-A75P 1Φ200V0.75kW 2700 3.7 500 350 5.3
DPS-A100P 1Φ200V1.0kW 3600 5 650 500 6.6
DPS-A125P 1Φ200V1.25kW 4500 6.3 800 650 7.7
※(1m²当り720kJ/hで計算)
材質 ケーシング SEPC シーズヒーター SUS304
標準塗装色 ピュアホワイト マンセル(5.82Y8.60/0.28)
付属品 壁取付金具
備考 室温調節用サーモ:0〜40℃ダイヤル可変式 過熱防止用サーモ:バイメタル式自動復帰型(95℃) 温度ヒューズ:152℃

結線図

DPS-A50E〜A125E

DPS-A50E〜A125E 結線図

記:DPS-A50E〜A100E(0.5kW〜1kW)は温度ヒューズ(TF)1個、DPS-A125E(1.25kW)は2個を並列結線にて使用。

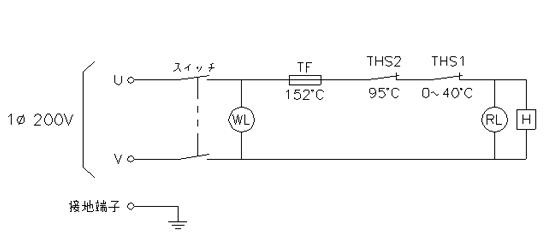

DPS-A50P〜A125P
