壁掛式電気暖房機 パネルヒーター(横型)DP-A

壁掛式電気暖房機 パネルヒーター(横型)DP-A

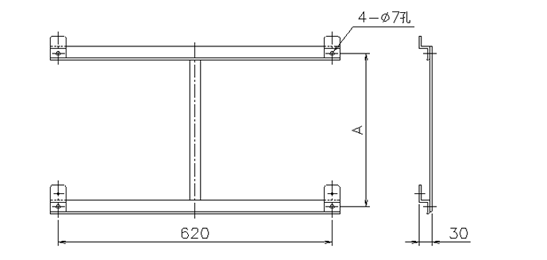

構造、外形寸法及び図

仕様

型式 定格 最大発熱量 適用面積 H寸法 A寸法 重量
(kJ/h) (m²)※ (mm) (mm) (kg)
DP-A75E 1Φ100V0.75kW 2700 3.7 350 200 6.6
DP-A100E 1Φ100V1.0kW 3600 5 350 200 6.9
DP-A125E 1Φ100V1.25kW 4500 6.3 500 350 8.7
DP-A150E 1Φ100V1.5kW 5400 7.5 500 350 9.1
DP-A75P 1Φ200V0.75kW 2700 3.7 350 200 6.6
DP-A100P 1Φ200V1.0kW 3600 5 350 200 6.9
DP-A125P 1Φ200V1.25kW 4500 6.3 500 350 8.7
DP-A150P 1Φ200V1.5kW 5400 7.5 500 350 9.1
DP-A175P 1Φ200V1.75kW 6300 8.8 500 350 9.1
DP-A200P 1Φ200V2.0kW 7200 10.1 500 350 9.8
DP-A250P 1Φ200V2.5kW 9000 12.6 800 650 13.5
DP-A300P 1Φ200V3.0kW 10800 15.1 800 650 14.3
DP-A350P 1Φ200V3.5kW 12600 17.7 800 650 14.3
※(1m²当り720kJ/hで計算)
材質 ケーシング SECC シーズヒーター SUS304
標準塗装色 ピュアホワイト マンセル(5.82Y8.60/0.28)
付属品 壁取付金具
備考 室温調節用サーモ:0〜40℃ダイヤル可変式 過熱防止用サーモ:バイメタル式自動復帰型(95℃) 温度ヒューズ:152℃

結線図

DP-A75E〜A150E

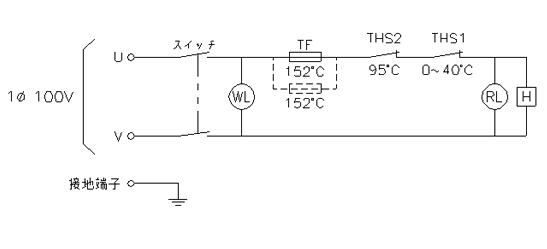

DP-A75E〜A150E 結線図

記:DP-A75E、A100E(0.75、1kW)は温度ヒューズ(TF)1個、DP-A125E、A150E(1.25kW、1.5kW)は2個を並列結線にて使用。

DP-A75P〜A250P

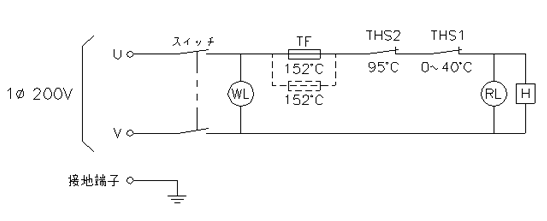

DP-A75P〜A250P 結線図

記:DP-A75P〜A200P(〜2kW)は温度ヒューズ(TF)1個、DP-A250P(2.5kW)は2個を並列結線にて使用。

DP-A300P〜A350P

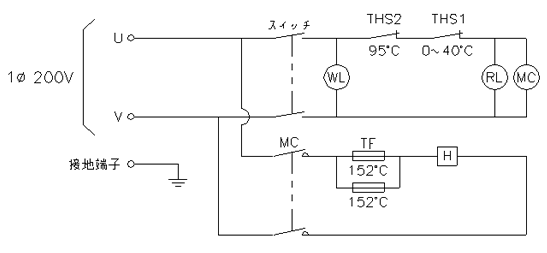

DP-A300P〜A350P 結線図
