天吊型電熱式ファンヒーター(天吊)DFS-PU

天吊型電熱式ファンヒーター(天吊)DFS-PU

DF型電熱式ファンヒーターの天吊型シリーズ。床面積を100%生かせる天吊方式。
スイッチ・ONで素早く広がる温風、お部屋の空気を汚さないクリーンな電気暖房。
もちろん、ガス漏れや油の臭い、酸欠や中毒、引火や爆発はなどはありません。 (タイマーやルームサーモスタットを使えば、手軽にスタートや室温調節も思いのまま。)
安全性、耐久性、使い易さと手軽さ、そして運転音の静かさ。 凍てつく日々をDFS型ファンヒーターで快適にお過ごしください。

構造、外形寸法及び図

天吊型電熱式ファンDFS-200PU〜DFS-10KPU 構造図

型 式 A寸法 B寸法 C寸法 D寸法 E寸法 F寸法 天井取付寸法 重量
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg)
DFS-200PU 800 550 220 850 600 245 800×480 38.5
DFS-300PU 800 550 220 850 600 245 800×480 38.5
DFS-400PU 800 550 220 850 600 245 800×480 38.5
DFS-500PU 800 550 220 850 600 245 800×480 38.5
DFS-600PU 800 550 220 850 600 245 800×480 38.5
DFS-800PU 980 730 240 1030 630 275 980×480 48.5
DFS-10KPU 980 730 240 1030 630 275 980×480 51.5
材質 SECC
標準塗装色 ピュアホワイト(マンセル5.82Y8.60/0.28)
使用条件 使用条件:温度40℃以下、湿度90%以下、結露にご注意下さい。
付属品 オプション:手元スイッチ、ルームサーモスタット

仕様※以下の規格品以外の定格容量、異電圧も製作可能です。

型 式 定格 ヒーター回路 ファンモータ 風量 最大発熱量 暖房面積
H1 H2 (50/60Hz) (CMM) kW(kcal/h) (m²)
DFS-200PU 3Φ 200V 2kW 1kW 1kW 1Φ 200V 26/27W 7.8/7.6 2 (1720) 9
DFS-300PU 3Φ 200V 3kW 1.5kW 1.5kW 1Φ 200V 26/27W 7.8/7.6 3 (2580) 14
DFS-400PU 3Φ 200V 4kW 2kW 2kW 1Φ 200V 26/27W 7.8/7.6 4 (3440) 19
DFS-500PU 3Φ 200V 5kW 2kW 3kW 1Φ 200V 26/27W 7.8/7.6 5 (4300) 24
DFS-600PU 3Φ 200V 6kW 3kW 3kW 1Φ 200V 26/27W 7.8/7.6 6 (5160) 29
DFS-800PU 3Φ 200V 8kW 4kW 4kW 1Φ 200V 58/73W 14.8/16 8 (6880) 39
DFS-10KPU 3Φ 200V 10kW 4kW 6kW 1Φ 200V 58/73W 14.8/16 10 (8600) 49

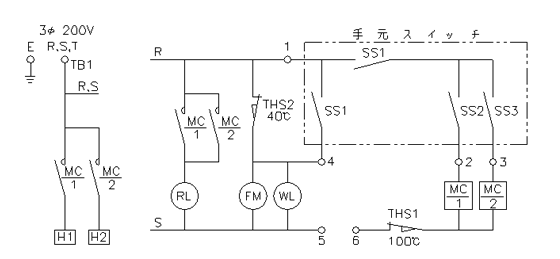

結線図

DFS-200PU〜DFS-10KPU

DFS-200PU〜DFS-10KPU 結線図

記:1〜6は、端子台TB2の番号を示します。
使用時には5、6の端子にルームサーモスタット(別売)をつないでから運転して下さい。
