高温用電熱式ファンヒーター(床置)DF-PUH

高温用電熱式ファンヒーター(床置)DF-PUH

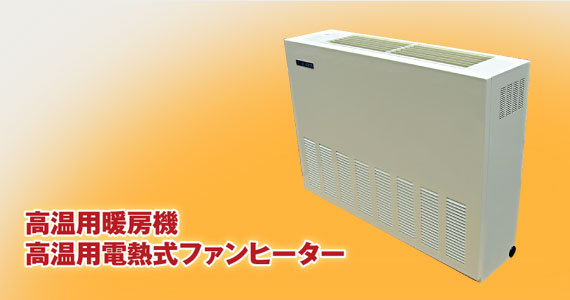

床置型電熱式ファンヒーターの高温タイプです。最高使用温度は70℃まで。製品はファンヒーター本体と制御盤で構成されています。静かで清潔、安全な電熱式温風器です。 用途:ゴルフ場、病院、寮、学校、公共施設、スキー場、産業設備(精密機器、薬品、食品)制御盤付き。

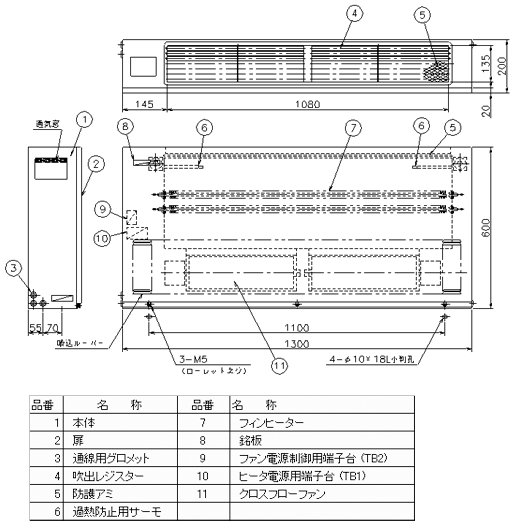

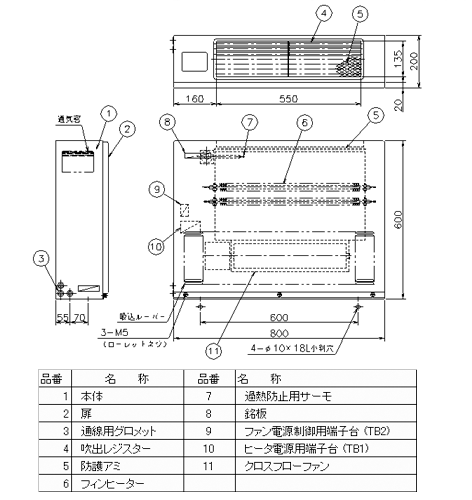

構造、外形寸法及び図

仕様

型 式 定格 ヒーター回路 ファンモータ ファン 風量 最大発熱量 重量
H1 H2 (50/60Hz) 台数 (CMM) kW(kcal/h) (kg)
DF-200PUH 3Φ 200V 2kW 1kW 1kW 1Φ 200V 26/27W 1 7.8/7.6 2 (1720) 30
DF-300PUH 3Φ 200V 3kW 1.5kW 1.5kW 1Φ 200V 26/27W 1 7.8/7.6 3 (2580) 30
DF-400PUH 3Φ 200V 4kW 2kW 2kW 1Φ 200V 26/27W 1 7.8/7.6 4 (3440) 30
DF-500PUH 3Φ 200V 5kW 2.5kW 2.5kW 1Φ 200V 26/27W 1 7.8/7.6 5 (4300) 30
DF-600PUH 3Φ 200V 6kW 3kW 3kW 1Φ 200V 26/27W 1 7.8/7.6 6 (5160) 30
DF-700PUH 3Φ 200V 7kW 3.5kW 3.5kW 1Φ 200V 26/27W×2 2 7.8/7.6 7 (6020) 53
DF-800PUH 3Φ 200V 8kW 4kW 4kW 1Φ 200V 26/27W×2 2 7.8/7.6 8 (6880) 53
DF-10KPUH 3Φ 200V 10kW 5kW 5kW 1Φ 200V 26/27W×2 2 7.8/7.6 10 (8600) 53
※ファン定格、風量等は1台を示す。
標準塗装色 ピュアホワイト(マンセル5.82Y8.60/0.28)
使用条件 温度70℃以下、湿度90%以下、結露にご注意下さい。

結線図

DF-200PUH〜600PUH

DF-200PUH〜600PUH

DF-700PUH〜10KPUH

DF-200PUH〜600PUH
