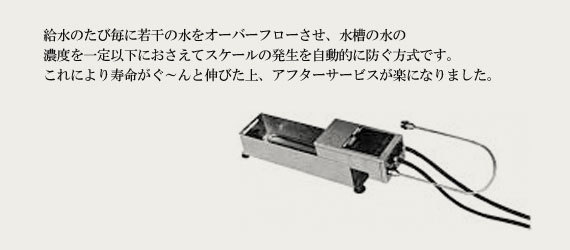

パン型加湿器(オーバーフロー機構付)KSDⅡ

パン型加湿器(オーバーフロー機構付)KSDⅡ

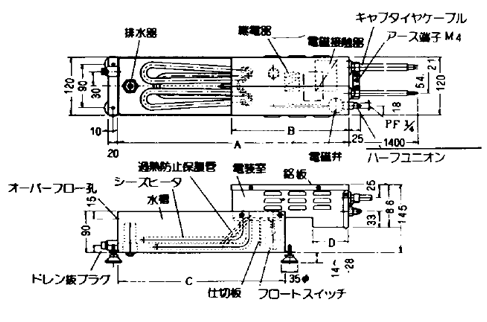

構造、外形寸法及び図

パン型加湿器(オーバーフロー機構付)KSDⅡ

仕様

型 式 定 格 寸法(mm) 加湿量(kg/h) 給水用軟銅管
1/4B給水ジョイント付
A B C D
KSDⅡ-100P 3Φ 200V 1kW 420 230 300 60 1.2 Φ6.35×600mm
KSDⅡ-200P 3Φ 200V 2kW 420 230 300 60 2.4 Φ6.35×900mm
KSDⅡ-300P 3Φ 200V 3kW 540 230 420 60 3.6 Φ6.35×900mm
KSDⅡ-400P 3Φ 200V 4kW 540 230 420 60 4.8 Φ6.35×900mm
KSDⅡ-500P 3Φ 200V 5kW 675 245 540 75 6 Φ6.35×900mm
KSDⅡ-600P 3Φ 200V 6kW 675 245 540 75 7.2 Φ6.35×900mm
KSDⅡ-700P 3Φ 200V 7kW 820 280 650 110 8.4 Φ6.35×900mm
KSDⅡ-800P 3Φ 200V 8kW 820 280 650 110 9.6 Φ6.35×900mm
給水圧:0.05〜0.49MPa

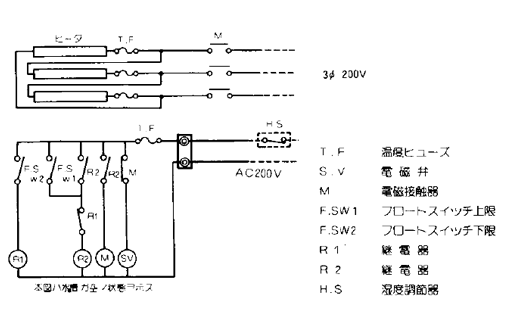

結線図

KSDⅡ-100P〜PKSDⅡ-800P

パン型加湿器(オーバーフロー機構付)KSDⅡ 結線図

取扱説明書ダウンロード
