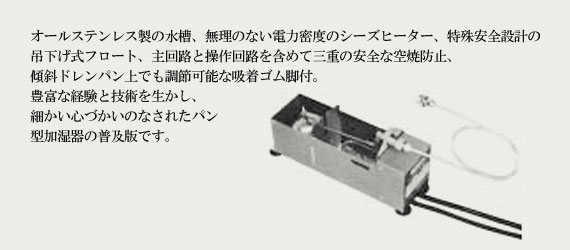

パン型加湿器(ボールタップ式)KSB

パン型加湿器(ボールタップ式)KSB

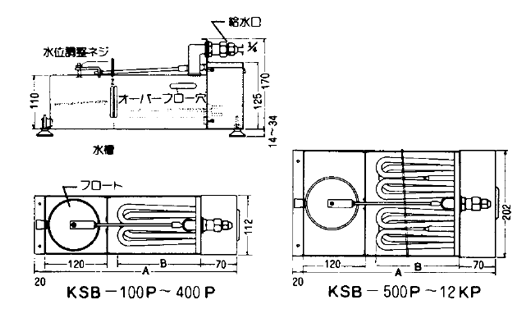

構造、外形寸法及び図

パン型加湿器(ボールタップ式)KSB 外形寸法

仕様

型式 電圧 容量(kW) ヒーター回路 加湿量(kg/h) 給水圧 寸法(mm) 重量(kg)
A B
KSB-100P 3Φ200V 1 1段 1.2 0.05〜
0.49MPa
370 145 2.3
KSB-150P 3Φ200V 1.5 1段 1.8 370 145 2.5
KSB-200P 3Φ200V 2 1段 2.6 370 145 2.6
KSB-300P 3Φ200V 3 1段 3.9 470 255 2.8
KSB-400P 3Φ200V 4 1段 5.2 470 255 3.0
KSB-500P 3Φ200V 5 2.5kW×2段 6.5 470 230 4.5
KSB-600P 3Φ200V 6 3kW×2段 7.8 470 255 4.5
KSB-700P 3Φ200V 7 3.5kW×2段 9.1 470 230 5.0
KSB-800P 3Φ200V 8 4kW×2段 10.4 470 255 5.0
KSB-900P 3Φ200V 9 4.5kW×2段 11.4 600 395 8.0
KSB-10KP 3Φ200V 10 5kW×2段 13 600 395 8.0
KSB-12KP 3Φ200V 12 6kW×2段 15.6 600 395 8.0
附属品
1 給水管 1/4B両端フレアナット付、給水ジョイント1/4B×1/2B付、
1kW 600mm、2〜6kW 900mm、7〜12kW 1500mm
2 キャブタイヤケーブル ヒーター用 3芯 1.5m、制御用 2芯 1.5m
3 温度ヒューズ

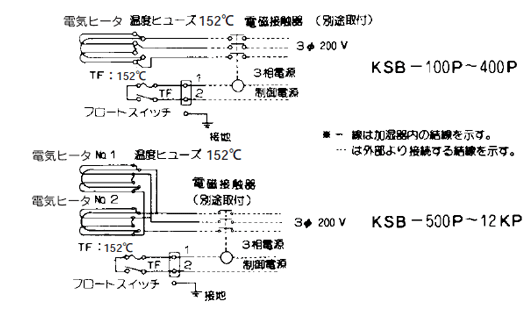

結線図

KSB-100P〜KSB-12KP

パン型加湿器(ボールタップ式)KSB 結線図

取扱説明書ダウンロード
